Дверь откатная для камер с регулируемой газовой средой серии rgs

Концерн DoorHan-Петропавловск-Камчатский предлагает откатную дверь для камер с регулируемой газовой средой серии RGS.

Предназначена для герметичной камеры, где хранятся фрукты и овощи в регулируемой газовой среде.

Основные преимущества откатной двери Дорхан серии RGS: герметичность, коррозионная стойкость, надежное запирание и удобство пользования.

Герметичность конструкции обеспечивается за счет специализированного уплотнителя и эксцентриковых задвижек.

Предусмотрена установка смотрового окна, которое облегчит контроль за качеством хранимой продукции.
Дверь откатная для камер с регулируемой газовой средой серии rgs,
Дверь откатная для камер с регулируемой газовой средой серии rgs,
Дверь откатная для камер с регулируемой газовой средой серии rgs,
Таблица размеров
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Ширина проема, мм
1 600–3 000
Высота проема, мм
1 800–3 500
Толщина изоляции, мм
80
Базовая
Дополнительная

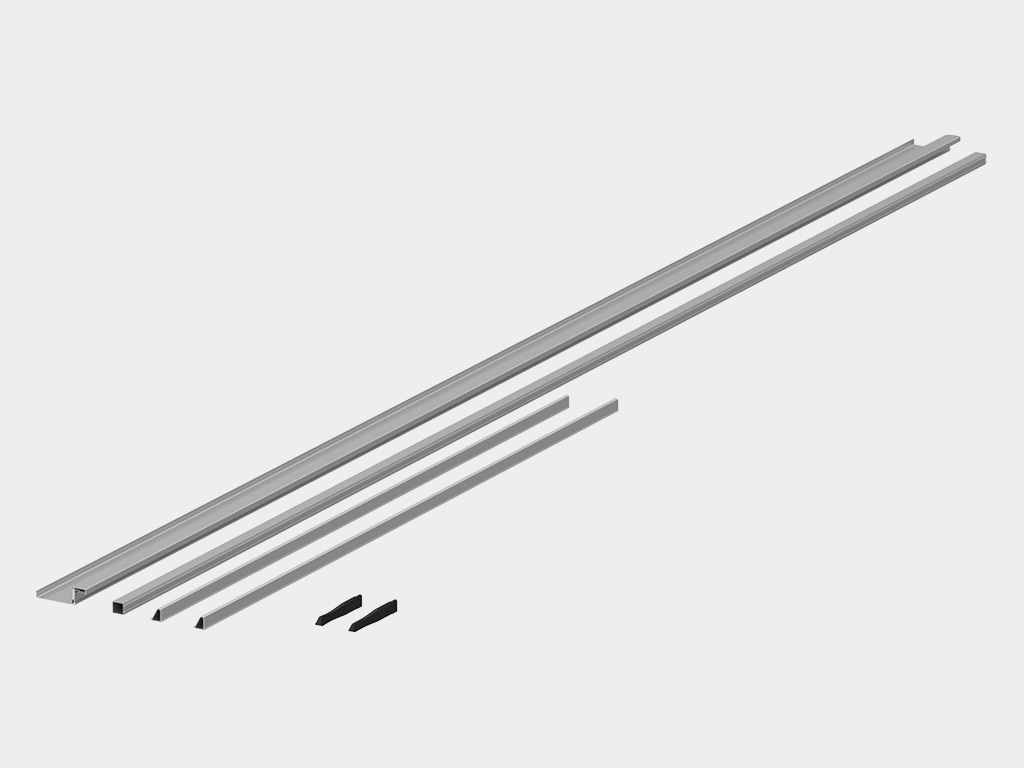

Откатная система.
Откатная система.

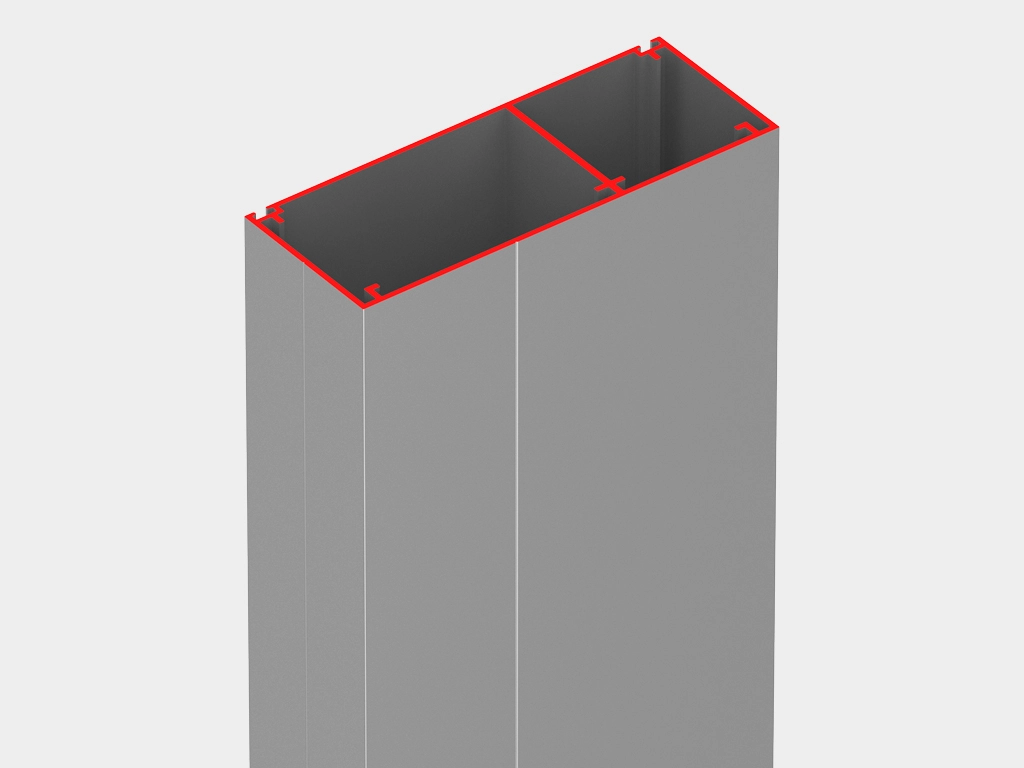

Алюминиевая рама.
Алюминиевая рама.

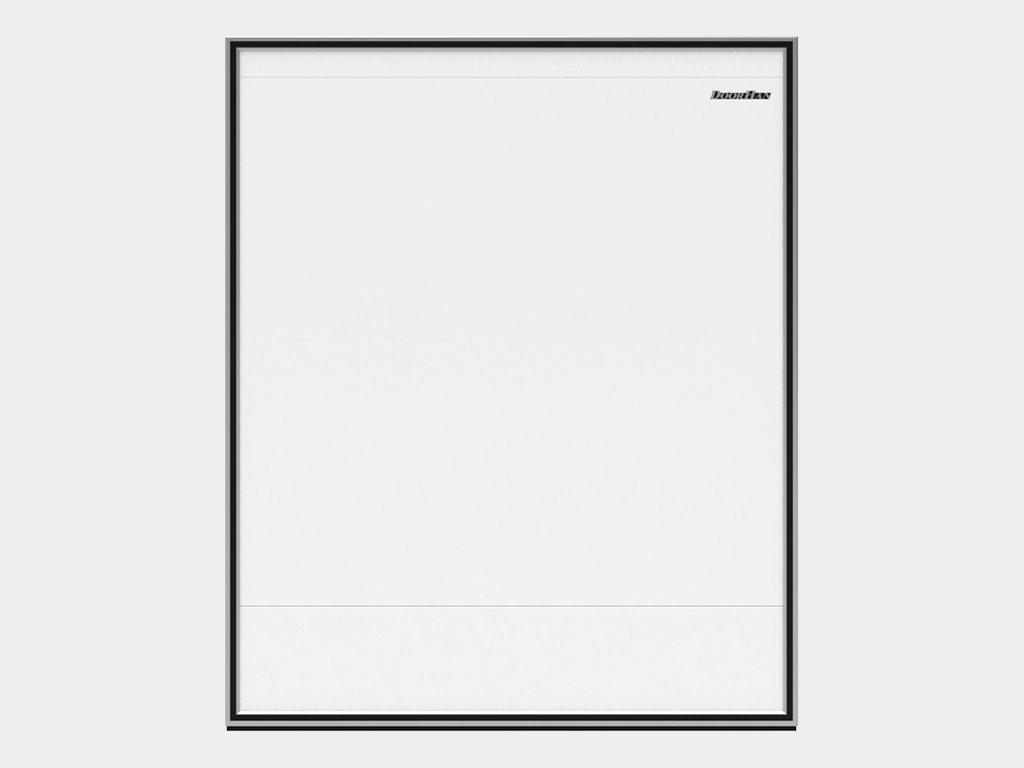

Полотно двери.
Полотно двери.

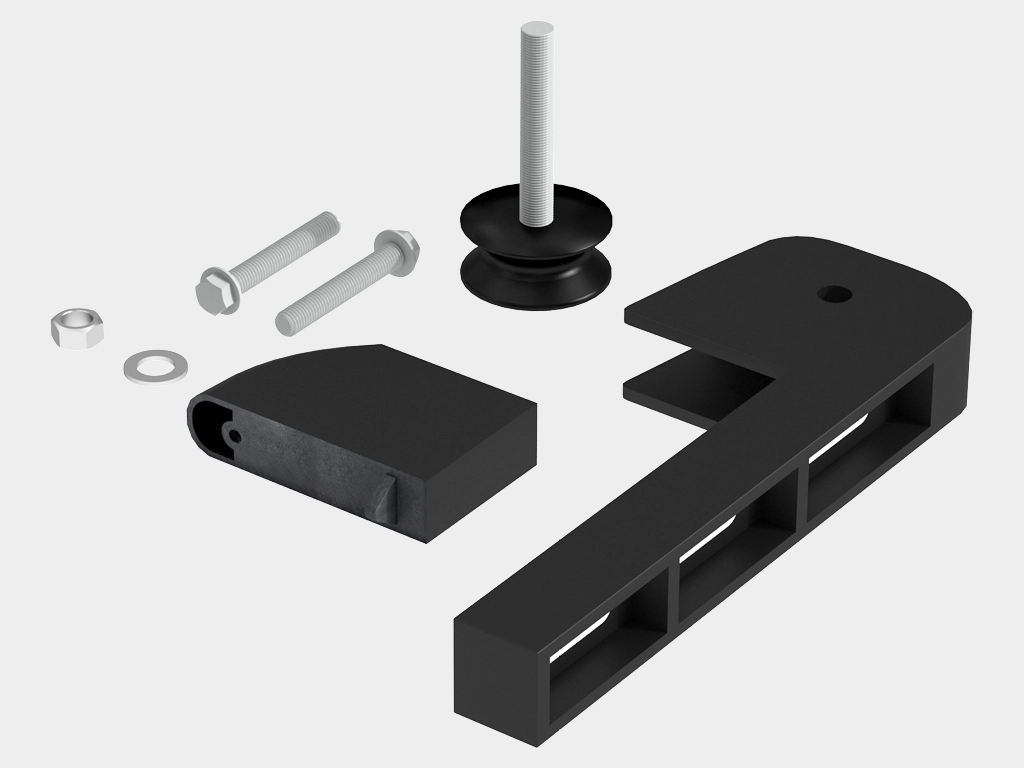

Комплект верхних роликовых опор.
Комплект верхних роликовых опор.

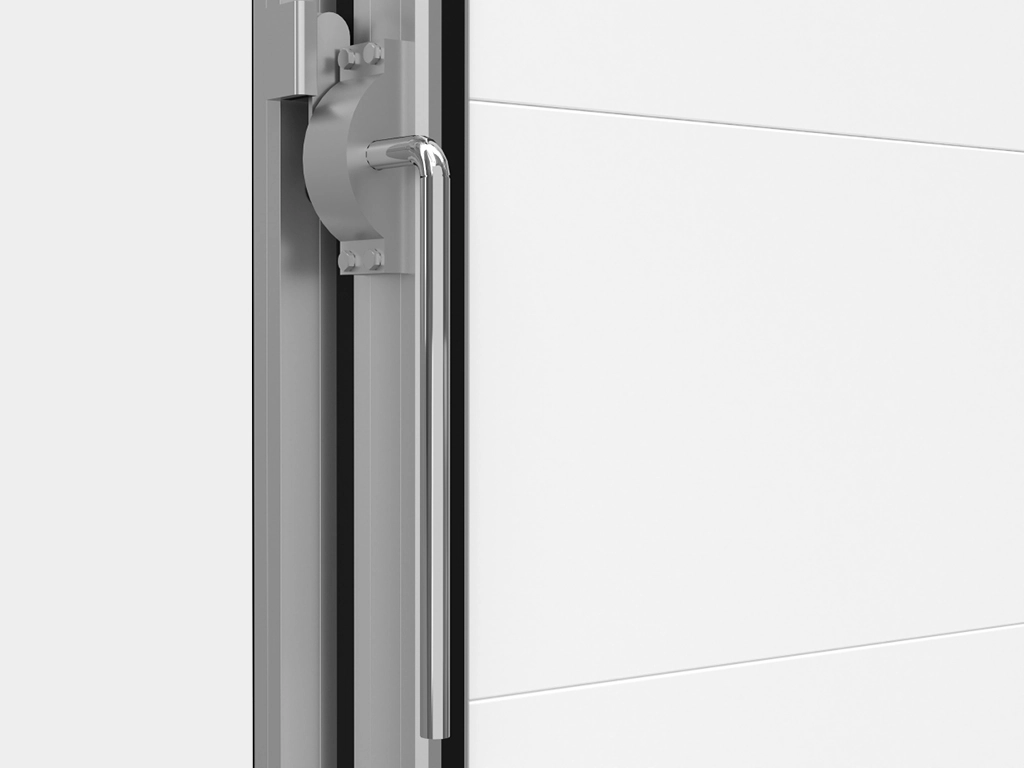

Рычажная ручка.
Рычажная ручка.

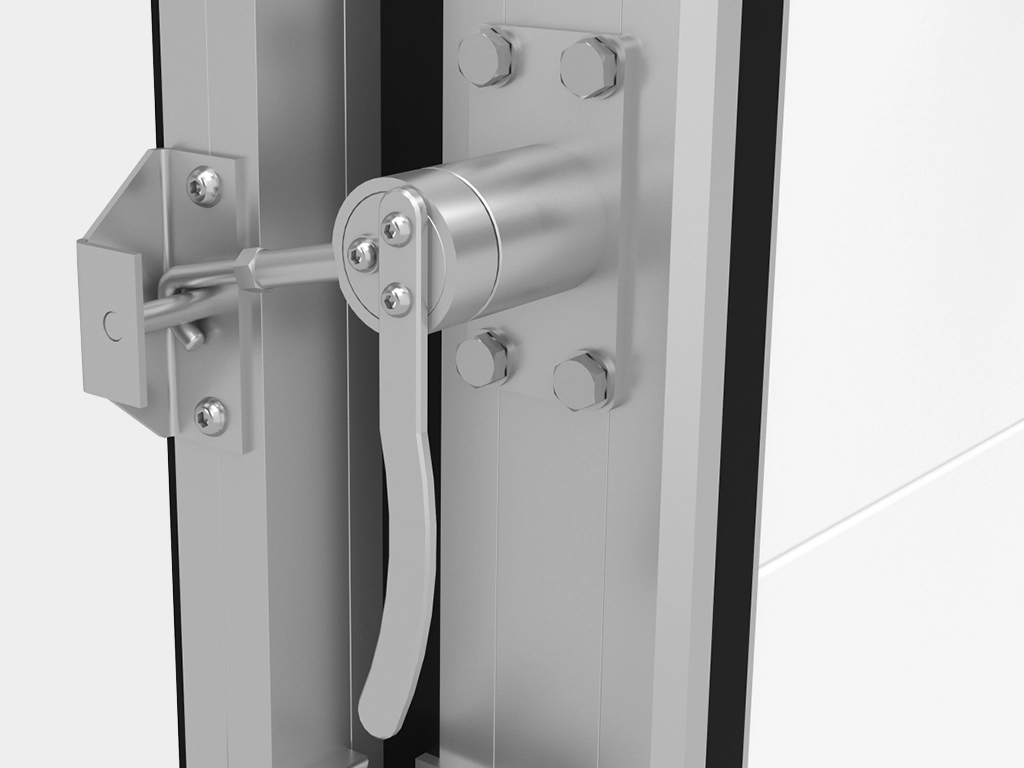

Эксцентриковые механизмы.
Эксцентриковые механизмы.

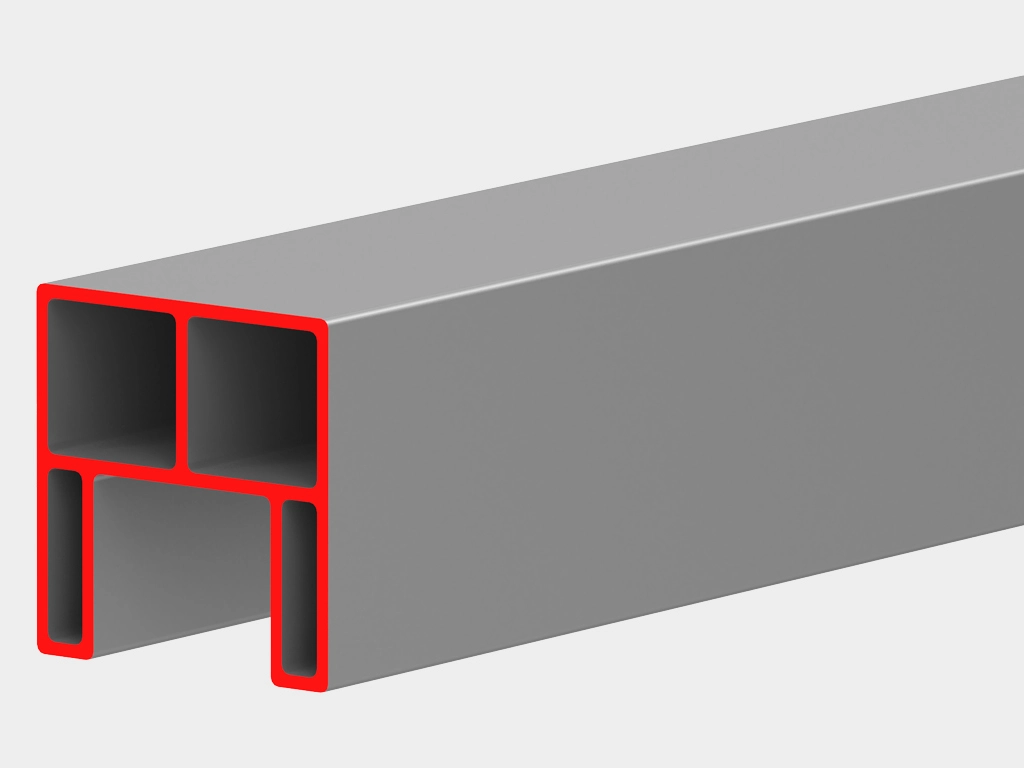

Утапливаемый порог.
Утапливаемый порог.

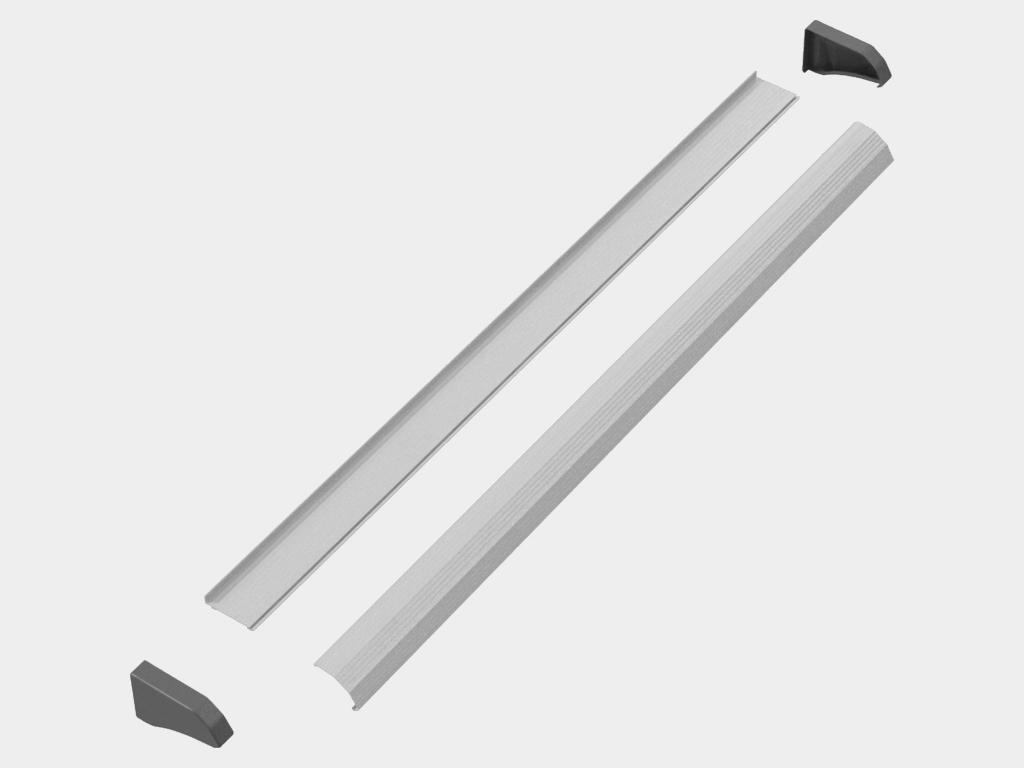

Защитный декоративный короб.
Защитный декоративный короб.

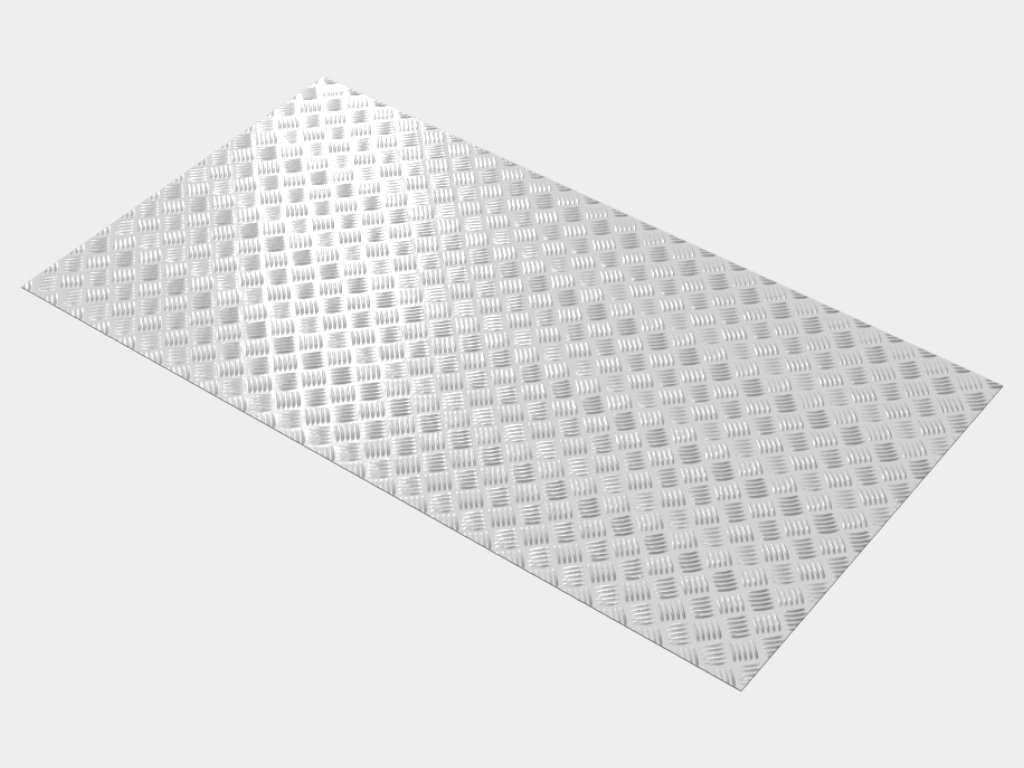

Защитный бампер.
Защитный бампер.

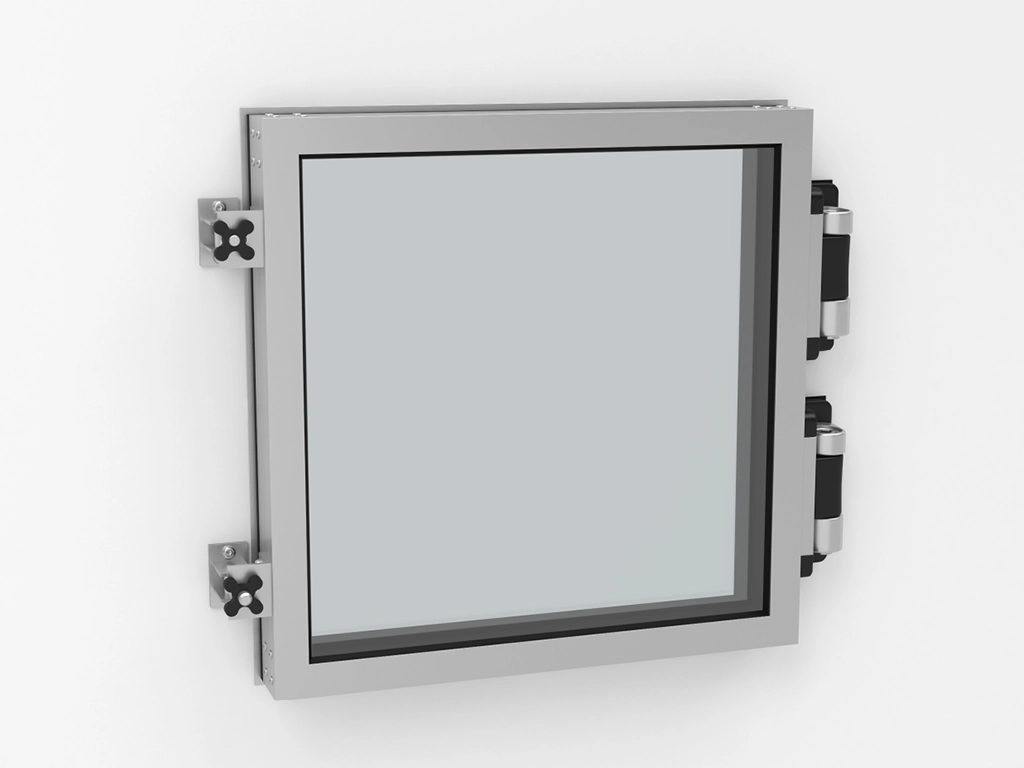

Окно.
Окно.

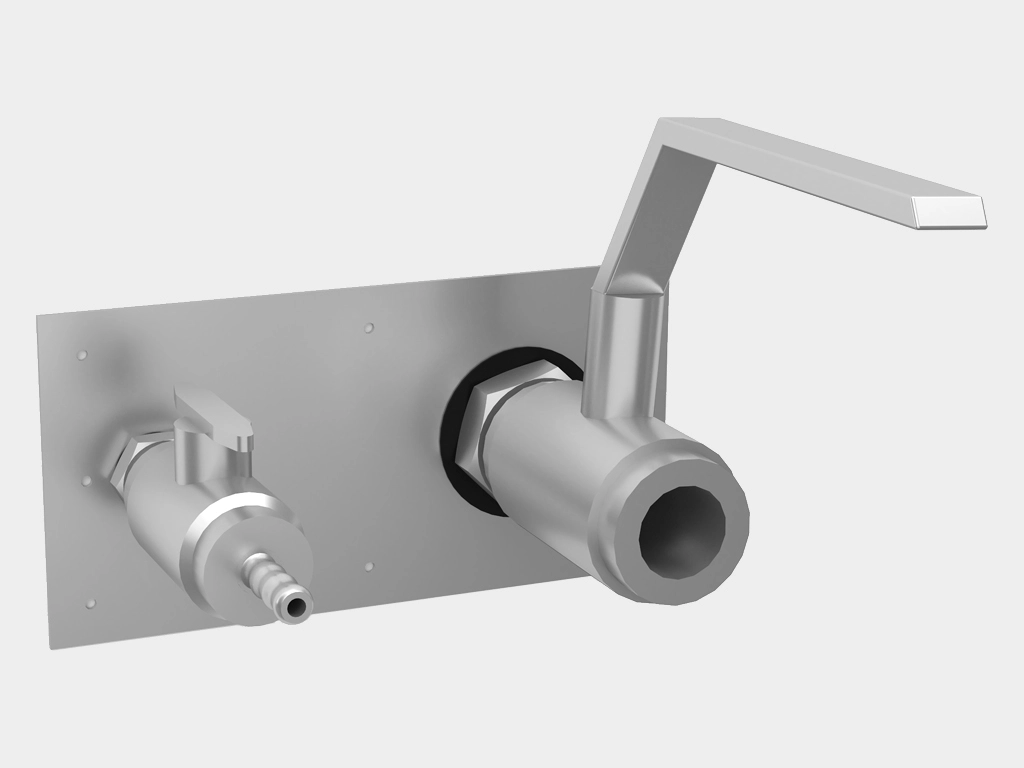

Газовый кран.
Газовый кран.

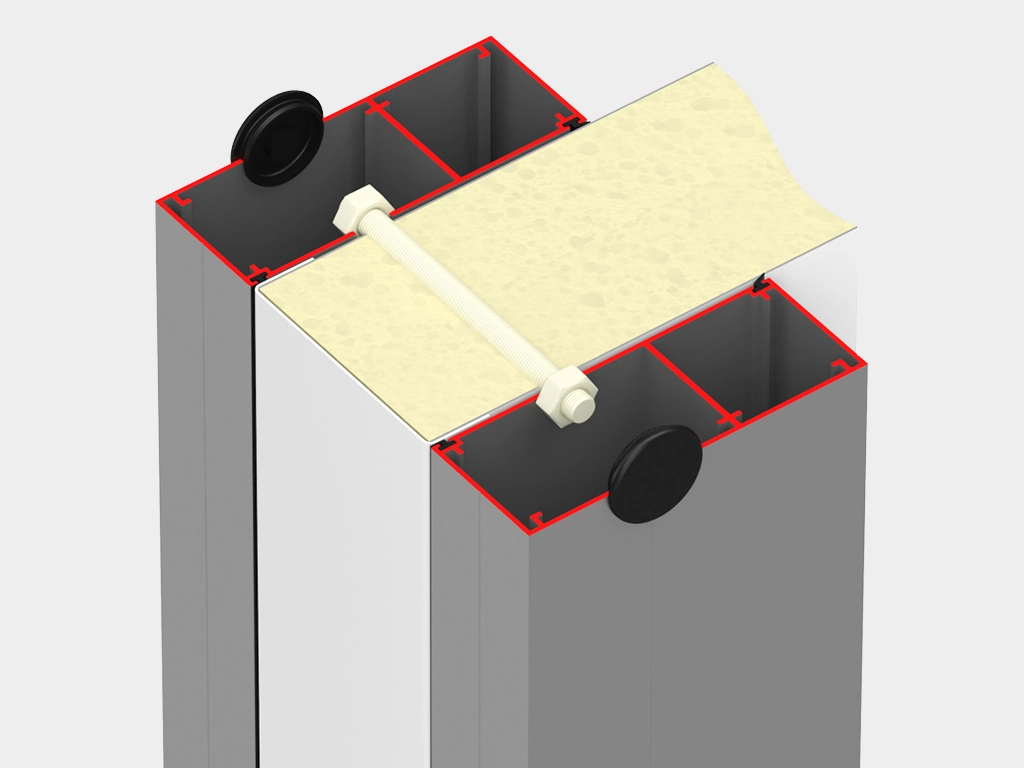

Внутренняя рама.
Внутренняя рама.

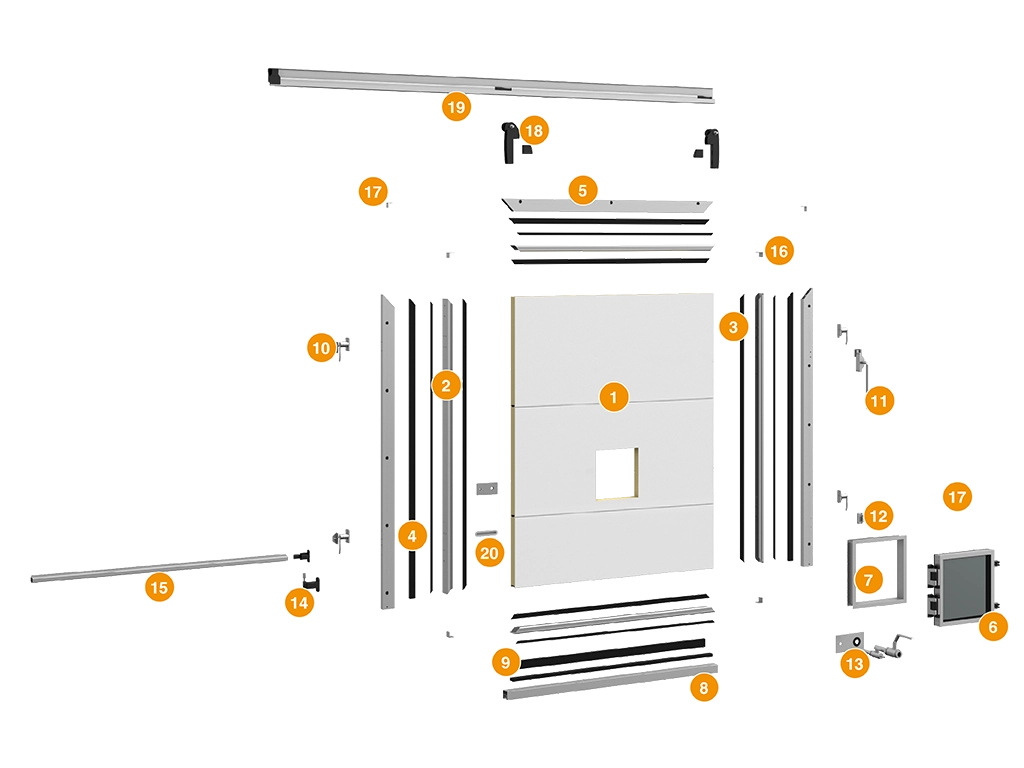

  1. Сэндвич-панели
  2. Окно
  3. Эксцентриковые механизмы
  4. Алюминиевая рама
  5. Алюминиевые профили окантовки полотна
  6. Ручка
  7. Верхняя направляющая
  8. Газовый кран
  9. Нижний уплотнитель
  10. Утапливаемый порог
  11. Нижняя направляющая
  12. Нижний ролик

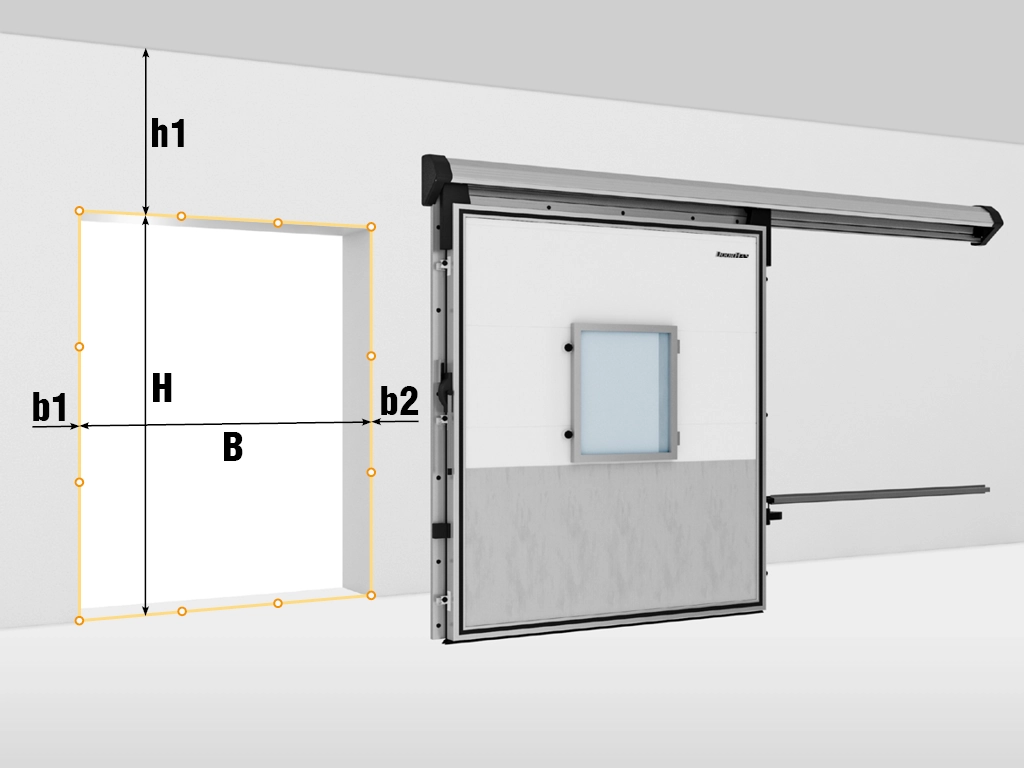

  1. Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
  2. H — высота проема (расстояние от пола до верха проема).
  3. B — ширина проема (расстояние от левого края до правого края проема).
  4. h1 — притолока (расстояние от верха проема до препятствия).
  5. b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
  6. При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Таблица размеров
Наименование
Значение
Ширина проема, мм
1 600–3 000
Высота проема, мм
1 800–3 500
Толщина изоляции, мм
80
Комплектация
Откатная система.
Откатная система.
Алюминиевая рама.
Алюминиевая рама.
Полотно двери.
Полотно двери.
Комплект верхних роликовых опор.
Комплект верхних роликовых опор.
Рычажная ручка.
Рычажная ручка.
Эксцентриковые механизмы.
Эксцентриковые механизмы.
Утапливаемый порог.
Утапливаемый порог.
Защитный декоративный короб.
Защитный декоративный короб.
Защитный бампер.
Защитный бампер.
Окно.
Окно.
Газовый кран.
Газовый кран.
Внутренняя рама.
Внутренняя рама.
Конструкция
  1. Сэндвич-панели
  2. Окно
  3. Эксцентриковые механизмы
  4. Алюминиевая рама
  5. Алюминиевые профили окантовки полотна
  6. Ручка
  7. Верхняя направляющая
  8. Газовый кран
  9. Нижний уплотнитель
  10. Утапливаемый порог
  11. Нижняя направляющая
  12. Нижний ролик
Подготовка объекта
  1. Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
  2. H — высота проема (расстояние от пола до верха проема).
  3. B — ширина проема (расстояние от левого края до правого края проема).
  4. h1 — притолока (расстояние от верха проема до препятствия).
  5. b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
  6. При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
КАК ЗАМЕРИТЬ ПРОЕМ?
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего  препятствия  (труба,  короб,  стена  и  др.).  Запишите  минимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на  это внимание инженера. Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
